Protesefot fotskall
På lager

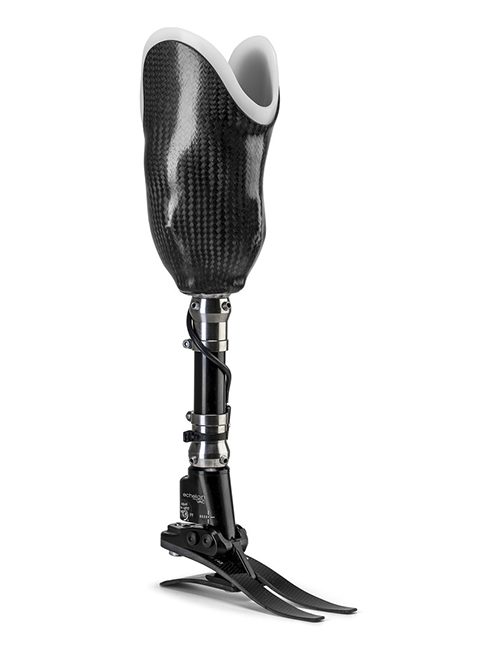

EchelonVAC protesefot

I EchelonVAC kombineres biomimetisk hydraulisk ankelteknologi med et forhøyet vakuumsystem som sørger for en sikker og komfortabel hylseforbindelse. Ved å utnytte protesefotens naturlige ankelbevegelse skapes et stille vakuum som bidrar til å opprettholde en optimal hylsepassform igjennom dagen.

EchelonVAC krever ingen ekstern strømkilde, og det er ingen batterier eller pumpe å bekymre seg for. Foten er stille og lett å montere. Ved bruk sammen med en Silcare Breathe-liner, påføres vakuumet direkte på stumpen for å ytterligere forbedre forbindelsen mellom protesen og hylsen.

EchelonVAC fotens viktigste egenskaper:

  • Biomimetisk hydraulisk teknologi for økt komfort og bedre langsiktig helse
  • Innebygget forhøyet vakuum for en sikker og komfortabel hylseforbindelse
  • Lett og kompakt design
  • Lav konstruksjonshøyde
  • E-karbonfjærer for effektiv energiretur
  • Delt tå-design for underlagstilpasning i ujevnt terreng
  • Fotskall med sandaltå i ulike bredder
  • Værbestandig – egnet for utendørs bruk

Hydraulisk ankelteknologi er vitenskapelig bevist å bidra til økt komfort og bedre langsiktig helse.

Les mer om hydraulisk ankelteknologi >>



Fordeler ved bruk av aktivt vakuum:

Aktive vakuumsystemer bidrar til å stabilisere stumpvolum for å forbedre hylsestabilitet og proprioseptivitet. Vitenskapelige studier* har vist at forhøyede vakuumsystemer bidrar til å:

  • Redusere volumsvingninger
  • Redusere kontaktflatetrykk
  • Forbedre sårtilheling
  • Redusere stempeleffekt
  • Gi en mer symmetrisk gange, balansere og redusere risikoen for fall
  • Gi økt komfort og bedret tilfredshet samlet sett



Slik virker forhøyet vakuum:



Charlie’s historie



Dennis’s historie

Tilleggsinformasjon

Aktivitetsnivå

2, 3, 4

Brukervekt

0-100kg, 0-125kg

Bygghøyde

100 – 250mm

Leverandør

Blatchford

Fotstørrelse

22, 23, 24, 25, 26, 27, 28, 29, 30

Hydraulisk

Ja

VarenummerMaks brukervektAktivitetsnivåKomponentvektStørrelserBygg høydeGaranti
EVAC22-24[S][N/W][S]S125kg2-4930g*22-24121mm36m
EVAC25-26[S][N/W][S]S125kg2-4930g*25-26126mm36m
EVAC27-30[S][N/W][S]S125kg2-4930g*27-30131mm36m

[S] ≡ Side, L/R
[S] ≡ Spring, 1-8
[N] ≡ Smal, størrelse 25-28 (andre størrelser uten N/W)
[W] ≡ Bred, størrelse 25-28 (andre størrelser uten N/W)

*Komponentvekt for størrelse 26 uten kosmetikk.

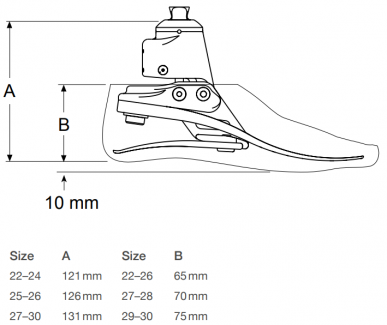

Bygghøyde
EVAC 25L5(D)
Størrelse & SideSpringValgfri mørk tone
Varenummer Produktnavn
409663Socket Connection Kit
409863Check Valve Servicing Kit
409763Check Valve Block Assembly
929052Lyn Valve BK2
929053Lyn Valve Threaded Housing
929055Vac Barb
929051In-line Filter
905464Vac Tubing
950929Cable Tie
940522Twist Drill 8.5mm
940523Twist Drill 4.0mm
940770Tap M10x1.5 Taper
940773Tap 10-32 UNF Taper
Dokument
EchelonVAC brosjyre
Echelon serien brosjyre
Biomimetisk hydraulisk ankelteknologi brosjyre
Instructions for use
User Guide
Service Kit

Bestillingseksempel:

EVAC25LN5S(D)
ProduktkodeStørrelse & SideBredde*Spring*Sandal ToeValgfri mørk tone

*Spring Kit valg

Vekt(kg)AktivitetsnivåSpring Kit
44-522-41
53-592-42
60-682-43
69-772-44
78-882-45
89-1002-46
101-1162-47
117-1252-48

Fjærsett anbefalinger er for transtibial brukere. For transfemorale anbefaler vi å velge et fjærsett som er ett nivå lavere.

*Breddeguide for fotskall

Bruk tabellen nedenfor til å velge korrekt størrelse når du bestiller. For størrelsene 25-28 kan du velge mellom smal (N) og bred (W) passform. Andre størrelser bestilles uten N/W. Bredde er målt i millimeter på det bredeste punktet.

Størrelse222324252627282930
Bredde smal76788082839091
Bredde bred889199100102105

Lær mer EchelonVAC fotens egenskaper og fordeler:

Feilsøk og service:

Har du spørsmål?

Ta kontakt med våre produktspesialister:

Kenneth Timenes: +47 917 45 623

Ulf Gustafsson: +46 708 377 481
